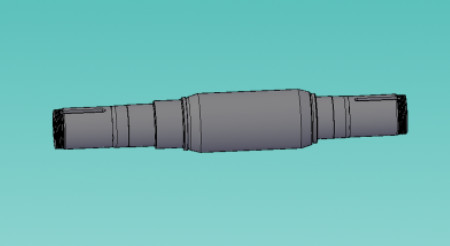

H150N2 TlT Pièces de ventilateur industriel Boîte de roulement Fénal de broche résistant à l'érosion

H150N2 Fuseau de boîte de roulement, fuseau de ventilateur

技术要求
1. les matériaux doivent être testés comme suit
(1) analyse des composants chimiques du même échantillon d'essai
(2) Le même réacteur est soumis à un traitement thermique continu de 2%, mais pas moins de deux ensembles d'essais de performance mécanique (σb,σs,δ,Ψ)
(3) Le même réchaud et le même traitement thermique continu sont utilisés à hauteur de 2%, mais pas moins de deux ensembles d'essais d'impact.
(4) Dureté déterminée pour chaque pièce (HB)
2. qualité du matériau, performances mécaniques
(1)σb=700 N/mm2/
(2) σs = 500 N/mm2/
(3)δ5=15 %
(4) Ψ = 45%
(5) αk=58Nm/cm2/
(6) HB=230 à 260
3. pièces détachées requises selon JB/T1581-85 pour inspection par ondes ultra-sonores
4. inspection quand découvert:
1) L'essieu principal est fissuré, il faut le remplacer.
2) L'usure ou la traînée du diamètre principal de l'axe doit être réparée.

Exigence technique

1Le matériau doit être testé comme suit:

(1) Analyse de la composition chimique des échantillons prélevés par fusion

(2) 2% du même traitement thermique continu avec le four de fusion, mais pas moins de deux séries d'échantillons pour les essais de propriétés mécaniques (σb,σs,δ,Ψ)

(3) Prendre 2% du même traitement thermique continu avec le four de fusion, mais pas moins de deux séries d'échantillons pour l'essai d'impact (αk)

(4) Déterminez la dureté de chaque pièce (HB)

2Matériau après trempage, propriétés mécaniques

(1)σb=700 N/mm2/

(2) σs = 500 N/mm2/

(3)δ5 = 15%

(4) Ψ = 45%

(5) alpha k = 58 nm/cm2

(6) HB=230 à 260

3Les pièces doivent être inspectées par ultrasons conformément à JB/T1581-85.

4. Trouvé lors de l' entretien:

1) La broche est fissurée et doit être remplacée.

2) Le diamètre de l'arbre principal est sérieusement usé ou tiré et doit être réparé.
