H150N2 TlT Accessoires de ventilateurs industriels Boîte de roulement principale Résistance à la rouille

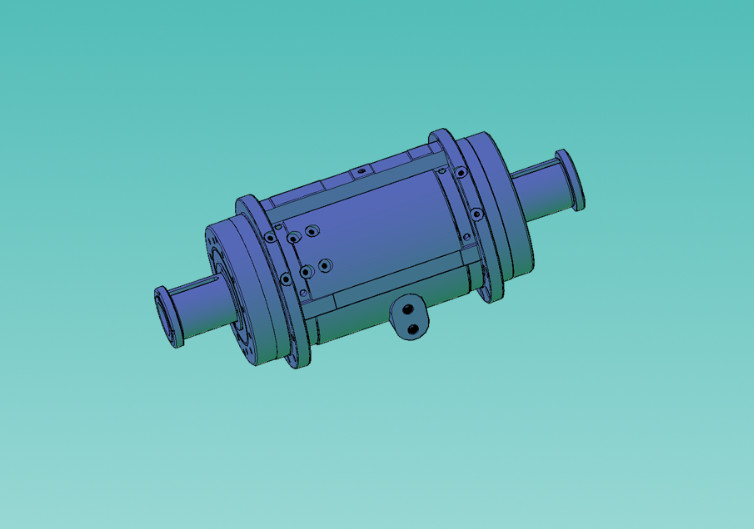

H150N2 boîte de roulement principale

1. ensemble de roulements à rouleaux, avant, face de raccordement correspondant aux rouleaux et à deux extrémités de vis de cuivre, puis peinture à l'huile.
2. huile de peinture de surface.
3Lors du stockage en entrepôt, les rouleaux doivent être recouverts de graisse de membrane dure et enveloppés dans du papier d'huile.
4. le boîtier de roulement de roulement maximal: n=1800 r/min.
5. la quantité d'huile la plus élevée au moment du dépôt: V=9L.
6. le couple de tension du boîtier de roulement: M/A=60Nm.

Les essieux principaux et les essieux roulants sont placés dans un même corps de boîte de fer, le corps de boîte étant fixé au centre de la machine à air et au milieu de la machine à air.
Les deux extrémités de l'essieu principal sont équipées d'un rouleau de roulement pour supporter l'orientation, afin de supporter l'orientation de l'essieu.

1. Mettre l'anneau intérieur du roulement, la face avant de la roue, la surface d'accouplement de l'arbre correspondante et les deux extrémités du fil plaqués de cuivre, puis recouverts d'huile antirouille.

2. en recouvrant la surface de traitement d'huile antirouille.

3Lorsqu'il est entreposé dans l'entrepôt, le journal de la roue de lame doit être recouvert d'une pellicule de graisse dure et enveloppé dans du papier à huile.

4. Vitesse de fonctionnement maximale de la boîte de roulement: n=1800 r/min.

5Quantité d'huile au niveau le plus élevé d'huile: V=9 L.

6Le couple de serrage de la vis de couverture du roulement: M/A = 60 Nm.

L'arbre principal et le roulement sont placés dans un boîtier en fonte, qui est installé au centre dans la moitié inférieure du boîtier du ventilateur et boulonné.

Un roulement à rouleaux est installé à chaque extrémité de la broche pour supporter la force radiale.un roulement à billes à poussée centripète est installé à l'extrémité du raccordement proche pour supporter la force axiale dans le sens inverse du débit d'airLe ventilateur est équipé d'un roulement à billes à poussée centripète et le ventilateur principal est équipé de deux roulements à billes à poussée centripète.
