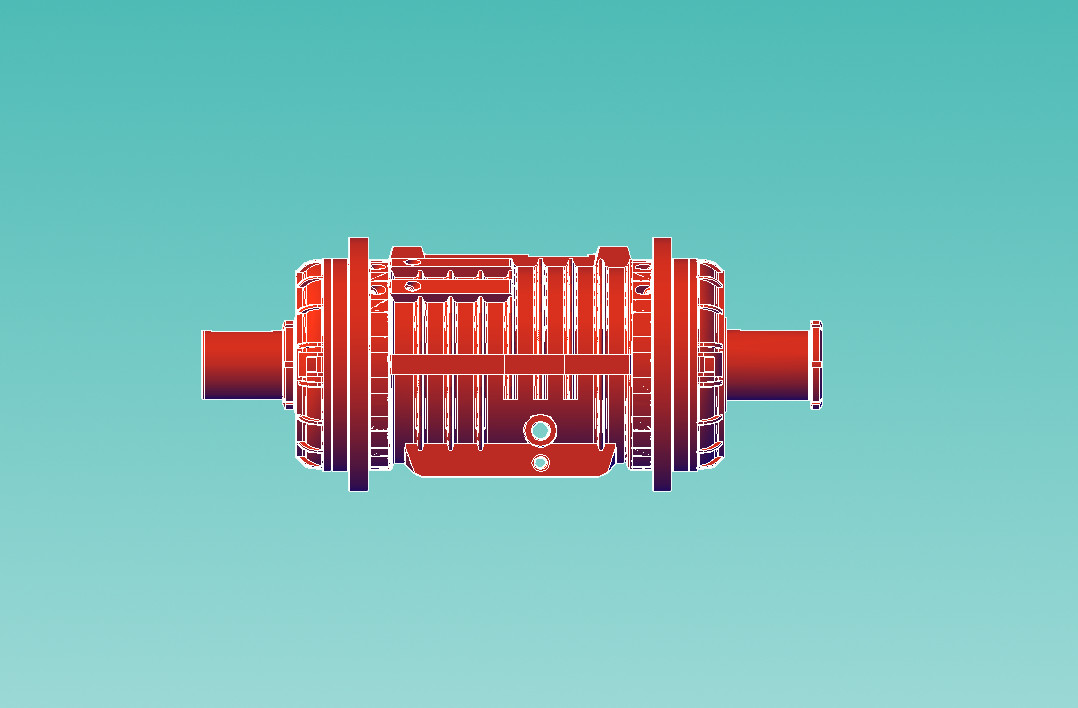

H180N1 TlT Axial Fan Accessories Main Bearing Box 1622 mm Longueur

H180N1 boîte de roulement principale

1Les vis de l'axe de raccordement et de l'écrou à deux extrémités doivent être recouvertes d'huile de protection.
2Les rouleaux post­travail sont protégés avant l'emballage, les surfaces lumineuses et autres surfaces post­travail sont protégées par l'huile.
3. la protection du stockage, en plus de ce qui précède, doit être appliquée sur les essieux des roues et des raccordements à l'aide d'une pellicule d'huile et d'un papier d'huile.
4. le boîtier de roulement de roulement maximal: n=1800 r/min.
5. la quantité d'huile la plus élevée: V=20,5 L.
6. le couple de tension du boîtier de roulement: M/A=113,7Nm.

Les essieux principaux et les essieux roulants sont placés dans un même corps de boîte de fer, le corps de boîte étant fixé au centre de la machine à air et au milieu de la machine à air.
Les deux extrémités de l'essieu principal sont équipées d'un rouleau de roulement pour supporter l'orientation, afin de supporter l'orientation de l'essieu.

1Avant le montage de l'anneau intérieur du roulement, de la roue et de l'accouplement, le montage correspondant de l'arbre et les écrous I et II des deux extrémités doivent être revêtus d'huile antirouille.

2. Anti-rouille de la boîte de roulement traitée avant montage, appliquer de l'huile anti-rouille sur la surface brillante traitée et sur d'autres surfaces.

3Pour le stockage anti-rouille dans l'entrepôt, en plus de ce qui précède, le journal de la roue et de l'accouplement doit être recouvert de graisse de film dur et enveloppé de papier à huile.

4. Vitesse de fonctionnement maximale de la boîte de roulement: n=1800 r/min.

5Quantité d'huile au niveau d'huile le plus élevé: V = 20,5 L.

6Le couple de serrage de la vis de couverture du roulement: M/A = 113,7 Nm.

L'arbre principal et le roulement sont placés dans un boîtier en fonte, qui est installé au centre dans la moitié inférieure du boîtier du ventilateur et boulonné.

Un roulement à rouleaux est installé à chaque extrémité de la broche pour supporter la force radiale.un roulement à billes à poussée centripète est installé à l'extrémité du raccordement proche pour supporter la force axiale dans le sens inverse du débit d'airLe ventilateur est équipé d'un roulement à billes à poussée centripète et le ventilateur principal est équipé de deux roulements à billes à poussée centripète.
