YIKU TLT Pièces d'impulsion axiale du ventilateur

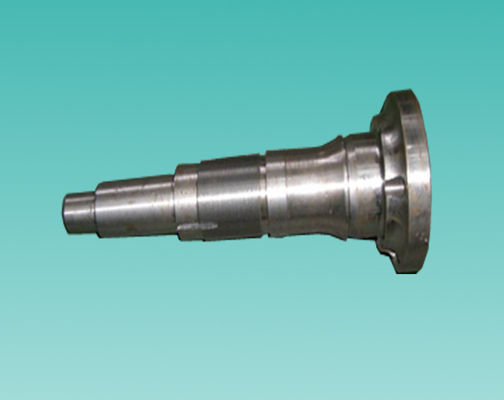

Blade Shank, fournissez une poignée M45*1.5,φ118*341

技术要求
1. les matériaux doivent être testés comme suit
(1) analyse des composants chimiques du même échantillon d'essai
(2) Le même réacteur est soumis à un traitement thermique continu de 2%, mais pas moins de deux ensembles d'essais de performance mécanique (σb,σs,δ,Ψ)
(3) Le même réchaud et le même traitement thermique continu sont utilisés à hauteur de 2%, mais pas moins de deux ensembles d'essais d'impact.
(4) Dureté déterminée pour chaque pièce (HB)
2. qualité du matériau, performances mécaniques
(1)σb=700 N/mm2/
(2) σs = 500 N/mm2/
(3)δ5=15 %
(4) Ψ = 45%
(5) αk=58Nm/cm2/
(6) HB=230 à 260
3. pièces détachées requises selon JB/T1581-1996 pour inspection par ondes ultrasonores
4.M15×1,5-6h boulonnage et boulonnage à vis, précision ne doit pas être inférieure à 2级
5. inspection quand découvert:
1) l'usure est grave et doit être remplacée.
2) le tronc de l'axe est fissuré, il faut le remplacer.
3) ne peut pas réparer la vis, doit être remplacée.
4) le manche de feuille et la vis ne peuvent pas être séparés après coupure, doivent être remplacés.

Exigence technique

1Le matériau doit être testé comme suit:

(1) Analyse de la composition chimique des échantillons prélevés par fusion

(2) 2% du même traitement thermique continu avec le four de fusion, mais pas moins de deux séries d'échantillons pour les essais de propriétés mécaniques (σb,σs,δ,Ψ)

(3) Prendre 2% du même traitement thermique continu avec le four de fusion, mais pas moins de deux séries d'échantillons pour l'essai d'impact (αk)

(4) Déterminez la dureté de chaque pièce (HB)

2Matériau après trempage, propriétés mécaniques

(1)σb=700 N/mm2/

(2) σs = 500 N/mm2/

(3)δ5 = 15%

(4) Ψ = 45%

(5) alpha k = 58 nm/cm2

(6) HB=230 à 260

3Les pièces doivent faire l'objet d'une inspection par ultrasons conformément à la norme JB/T1581-1996.

4.M15×1,5-6h correspondance du fil et de l'écrou, précision ne doit pas être inférieure à 2

5. Trouvé lors de l' entretien:

1) Usure grave, doit être remplacée.

2) La racine de la tête de l'arbre est fissurée et doit être remplacée.

3) Le fil ne peut pas être réparé et doit être remplacé.

4) Le pétiole et la morsure de noix ne peuvent pas être séparés après coupe au gaz, doivent être remplacés.
